Álvaro Gutiérrez RPAE: Montar un espectaculo en vivo móvil

Índice

Tráiler escenario.
Tipos de tráileres.
Montaje del escenario.
Ejemplos de Trailes/Camiones escenario y equipos.
Precios.
Fuentes.

Un tráiler escenario es un vehículo motorizado diseñado para el transporte y montaje de un escenario. La parte que configura el escenario es la caja o remolque, mientras que la parte que lo transporta es la cabina, de forma idéntica a cualquier tráiler de transporte.

El propio vehículo es el escenario, la caja se desmonta de forma semiautomática configurando la estructura del propio escenario, de forma que quede perfectamente montada para la colocación de los sistemas de iluminación, altavoces, microfónia, cableado, una tarima para artistas, tanto músicos como cantantes o bailarines, mesas de sonido y luces, y otros elementos extras como pueden ser una máquina de humo, pantallas, telones, …

Hay varios tipos de tráileres escenarios, según las necesidades y el presupuesto. Estos varían el tamaño y las características que ofrecen. Los de mayor tamaño son los tráileres escenarios y los de menor tamaño los camiones escenario.

Existen muchos modelos, en los que varían tanto el número de equipos que se pueden instalar, como la disposición de estos, los tipos que admiten, el peso que soportan, la velocidad de montaje…

El sistema de montaje del escenario se hace de forma semiautomática. El propio remolque forma la estructura del escenario, este se monta de forma automática a la orden del control dirigido por el técnico correspondiente, coordinado con los operaros que montan las partes que no son automáticas.

Estos operarios comienzan asegurando las patas, que bajan automáticamente, de la estructura, a continuación; bajan las partes laterales, tanto la parte frontal del escenario como la trasera, automáticamente, una vez bajada los operarios las aseguran para lo que será parte de la tarima.

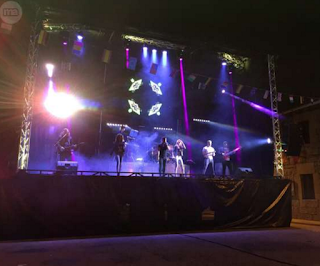

A continuación, comienza a desplegarse lo que será la estructura del escenario, tanto las torres en los laterales como la cubierta. El despliegue se hace lentamente, de manera que según se va desplegando, los operarios van ajustando distintos elementos. También en este paso se coloca el sistema de iluminación, el sistema de carga y altavoces, poco a poco para ir configurándolo todo hasta tener la estructura levantada y los equipos situados en sus posiciones. A continuación, se muestra un ejemplo de montaje de un tráiler escenario.

Para hacernos una idea de los equipos que estos vehículos pueden soportar, tomaremos como ejemplos el camión escenario de la orquesta Impulso, de Ávila, y el camión escenario y tráiler escenario de Temaxeventos, una empresa dedicada al sector de las discotecas móviles, escenarios y servicios para catering por la zona centro del país.

El primero, el camión escenario de la orquesta Impulso. El escenario, que ellos denominan equipo macro, consta de:

Iluminación	Iluminación frontal
· Montado sobre puente trasero 8m. · 10xPAR56 de colores con dimmer. · 6xPAR64 LED multicolor. · 4xCabezas móviles beam. · Robótica. · Telones de fondo. · Humo.	· 2xPAR64 LED multicolor. · Estructuras de iluminación frontal.

Sonido	Requisitos
· Hasta 6200W db. technologies/DAS. · Procesadores de audio dinámicos, EQ. · Microfónica inalámbrica · Mesa de control frente al escenario.	· 25.000W de potencia eléctrica (trifásico 32 o 64A) · Escenario de 9x4m o reserva de espacio en el suelo de 10x4m

En segundo lugar, hablaremos del tráiler escenario de Temaxevento. Un escenario móvil multiusos situado sobre plataforma y chasis de 13.60m x 2.40m. con medidas exactas de escenario útil una vez desplegado de 12.90m x 9.00m x9.00m. (ancho x fondo x alto). Sistema de elevación accionados por motor eléctrico o de gasolina con distribución eléctrica para accionamiento por radiocontrol.

Cuatro pies de apoyo, dos de ellos extensibles, para mayor estabilidad y altura total entre suelo y techo de 11.00m. Visera hidráulica delantera con suplemento hidráulico para cubrir bien el escenario al 100% y dos grúas laterales para voladura de sonido.

Montaje fácil y sencillo. Escenario diseñado para que, entre dos personas, con un esfuerzo mínimo y un tiempo aproximado de 45 min. este todo totalmente desplegado y apto para su utilización. Su contratación para una sesión saldría desde 1600€. El escenario tiene el siguiente equipamiento:

Iluminación

Sonido

· 8 cabezas móviles Martin Mac 250.

· 8 cabezas móviles Martin Mac 300.

· 8 cabezas móviles Triton Blue 575 Spot.

· 4 cabezas móviles Triton Blue 575 Wash.

· 36000w iluminación convencional.

· 2 cegadoras.

· 2 Estrobos Martin 3000.

· 2 Dimmers de regulación.

· 1 Maquina de humo.

· 1 Maquina de niebla.

· Efectos de discoteca.

· Controladora Grand MA Micro.

· 36.000 w line Array DAS Aereo 38A distribuidos en 24000w Line Array y 12000 en subgraver DAS .

· Procesador digital de sonido.

· Mesa directo Yamaha 01V.

· 4 monitores Electrovoice

· Rack para control de P.A.

Para terminar con los ejemplos vamos a hablar del camión escenario de Temaxeventos. Es un escenario móvil multiusos situado sobre camión de 20tm con unas medidas de 7.60m de anchura más 2 alas de 2.00m con una profundidad de 4.80m y altura de 6.50m sobre escenario.

Sistema de elevación por hidráulica accionados por motor eléctrico o de gasolina mediante mandos manuales. Cuatro pies de apoyo para mayor estabilidad y altura total desde el suelo al techo de 8.50m. Visera hidráulica delantera con suplemento para cubrir el 100% de escenario y dos grúas hidráulicas laterales para voladura del equipo de sonido.

Montaje fácil y sencillo. Escenario diseñado por ODL para que, entre dos personas, un esfuerzo mínimo y un tiempo aproximado de 20 minutos este todo totalmente desplegado y acto para su utilización. Su contratación para una sesión saldría desde 700€.

El equipo del camión es el siguiente:

Iluminación	Sonido
· 4 Cabezas móviles de led Triton-Blue Wally 108 MH · 4 Cabezas móviles beam 7-R · 2 Scaner FAI Roulete LD 1200 · 2 Scaner Triton-Blue Viva S de 250. · 2 cegadoras de 4 lamparas. · 2 Flax dmx de 1500 · 18 Focos de led alta luminosidad, tipo par 64. · Telón de led 3X2 (P-90) · 1 Maquina de humo. · La iluminación se controla por ordenador con el programa Sounlite y una mesa adaptada al programa. · Laser Diodo color o verde de hasta. · 10W y cabezas móviles laser hasta 5w.	· 16000 W Line Array auto amplificado Falcon 12 de Music-Son con subgraves DAS · Microfónica
	Extras
	· Tarimas · Mesa de PA y monitores · Pantalla ó telón de led · Reproductores CD Pionner 2000 Nexus · Mesa DJM-900 Nexus · Mesa DJM-2000 Nexus · Cabina multiplasma formado por 8 plasmas de 42″ · Pantalla de led. P-7

Los precios de estos escenarios móviles varían según el tamaño y el equipamiento que lleven incorporado. En páginas de segunda mano podemos encontrar los siguientes:

Tráiler escenario de 12 metros de boca con apertura en concha, 6, 5 Mts de altura. Solo el escenario. 32. 000€. Con montaje completo 20. 000w line array de sonido nuevo con solo 20 (bolos) , pantalla Led, cabezas móviles Beam 7r, paelleras, aerobeam etc. . 55 . 000€

Tráiler escenario de dos ejes, dos alturas. 29.000€

Cabeza tractora de 5 plazas y semirremolque-escenario. Medidas escenario: 11x7x5m. Sistema inalámbrico de elevación (4 patas de elevación, 4 botellas telescópicas de doble efecto, 2 grúas elevadoras) 2 camerinos plegables, tarimas, telones nuevos en todo el camión (los laterales y delanteros con motorización inalámbrica) Generador de gasolina Bodega amplia con 4 puertas para carga de material. Instalación eléctrica nueva con cuadro diferencial. 50.000€
